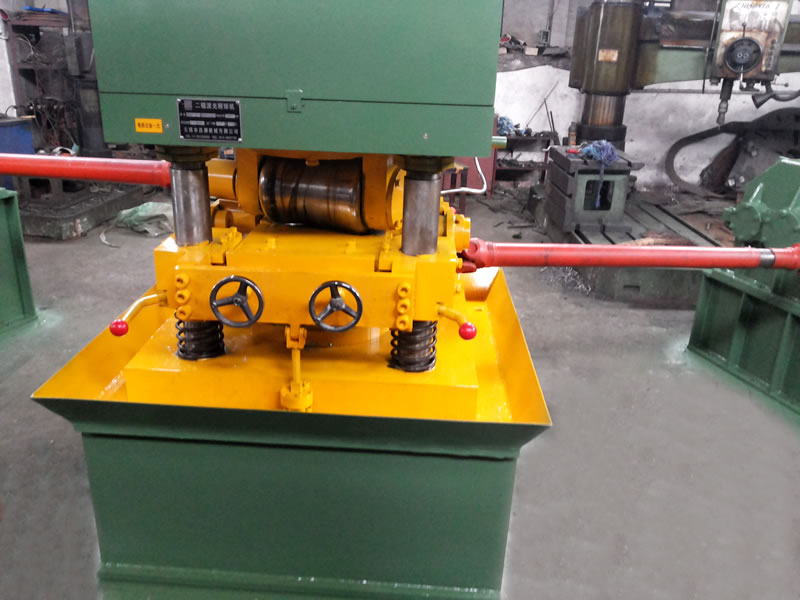

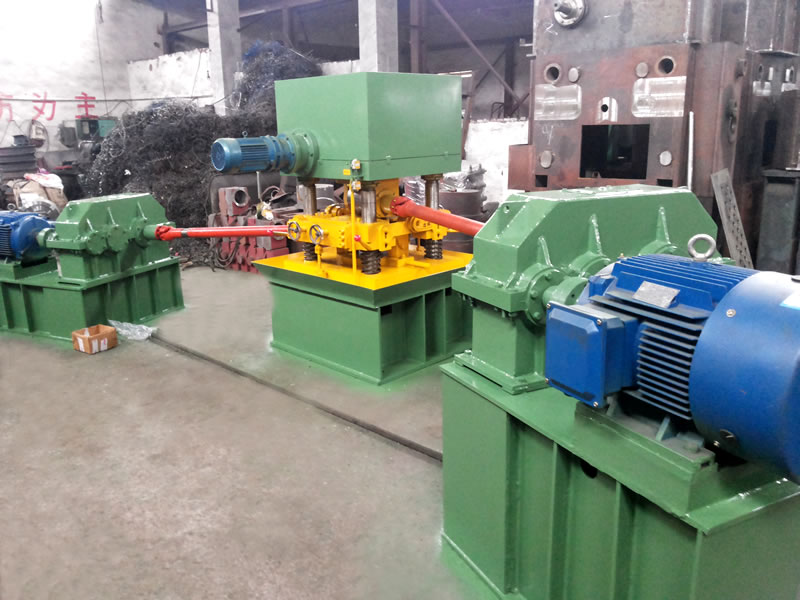

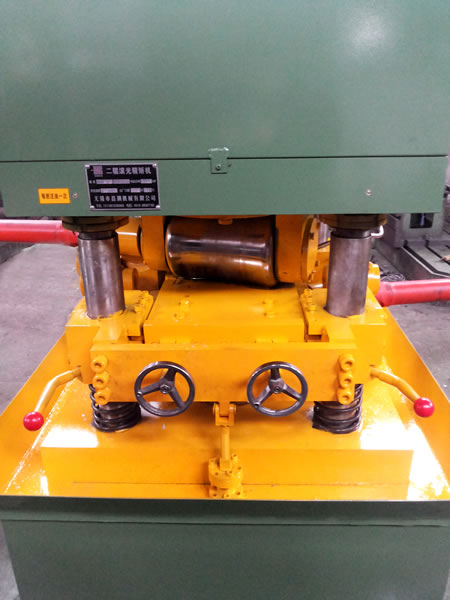

CYL立式二辊精密矫直压光机
技术参数
| 型号 | JY20 | JY40 | JY60 | JY80 | JY130 | JY160 | |
| 成品棒材直径mm | Φ5~Φ20 | Φ10~Φ40 | Φ15~Φ60 | Φ20~Φ80 | Φ35~Φ130 | Φ40~Φ160 | |
| 棒材长度 m | ≥2 | ≥2 | ≥2 | ≥2 | ≥2 | ≥2 | |
| 矫辊个数 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 矫辊直径mm | Φ180 | Φ220 | Φ260 | Φ335 | Φ406 | Φ570 | |
| 矫直速度(无级调速)m/min | 3~12 | 2~14 | 2.5~12 | 2~14 | 2~10 | 1~9 | |
| 成品精度 | 直径公差 | ≦h8 | ≦h8 | ≦h8 | ≦h8 | ≦h8 | ≦h8 |
| 粗糙度um | Ra≦0.8 | Ra≦0.8 | Ra≦0.8 | Ra≦0.8 | Ra≦0.8 | Ra≦0.8 | |
| 直线度mm/m | 0.15 | 0.2 | 0.3 | 0.4 | 0.4 | 1 | |
| 主电机功率KW | 7.5x2 | 22x2 | 30x2 | 45x2 | 55x2 | 132x2 | |
| 升降电机功率KW | 1.1 | 1.5 | 3 | 3 | 3 | 7.5 | |
| 主机外形尺寸(m) | 4.7x1.7x1.3 | 5.5x2.0x1.5 | 6.6x2.3x1.7 | 8.7x3.3x3.2 | 10.8x5.0x5.0 | 12.5x4.8x4.6 | |
| 主机重量(t) | 2.4 | 5.1 | 8.0 | 20.2 | 40.0 | 60.0 | |
